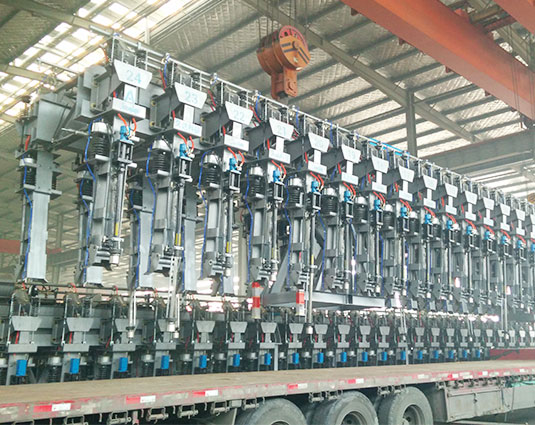

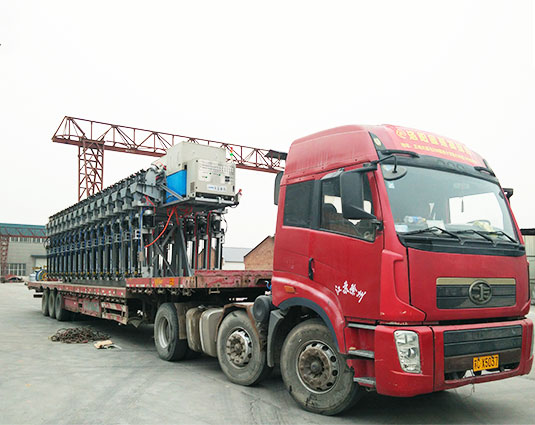

母線提升框架

母線提升框架是大型預焙鋁電解槽生產必不可少的專用設備。在高溫、多塵、強磁場的條件下工作，專門用于電解槽的陽極母線升降。訂購熱線：0371-85618561

訂購熱線：18768881886

母線提升框架簡介

母線提升框架是大型預焙鋁電解槽生產必不可少的專用設備。在高溫、多塵、強磁場的條件下工作，專門用于電解槽的陽極母線升降。該設備在制造過程中，要求嚴格采用先進工藝控制零部件的加工質量，受力的關鍵部件等要求采用特殊材。

母線提升框架工作原理
    1、將多功能機組行駛到母線轉接框架正上方，機組氣源與母線轉接框架接口連通，給陽極夾具供氣，使其處于打開狀態。
    2、將多功能機組的雙出鋁小車開到預定位置，起升多功能機組的出鋁小車（注意：此時將兩出鋁小車的同步器合上），將母線轉接框架吊起，越過槽上部高標高。

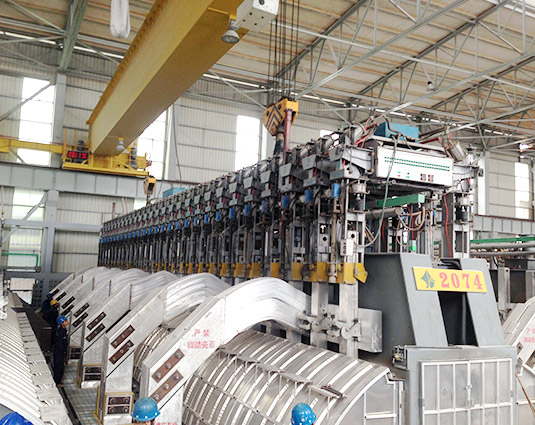

    3、開動多功能機組，使母線轉接框架移至電解槽的正上方，將母線轉接框架完全落到電解槽上。同時使陽極導桿套入陽極夾具內，下降多功能機組的出鋁小車至母線轉接框架完全落到電解槽上。
    4、斷開陽極夾昆導桿，靠壓緊彈簧將陽極導桿緊貼陽極水平母線，保證陽極導桿與陽極水平母線的充分接觸。
    5、操作工作上電解槽逐一松開小合卡具，然后起動陽極提升機提升母線，將水平母線升至上限時關閉陽極提升機;擰緊小合卡具。
    6、打開氣源開關，給母線轉接框架的陽極夾具通氣，使陽極夾具打開，起升多功能機組的出鋁小車吊鉤，將母線轉接框架吊離電解槽，完成一次抬框作業。
    7、每天完成抬框的所有作業后，將母線轉接框架放回其它地面支撐架上。

母線提升框架主要特點
    1、電解槽母線接框架采用氣動控制與手工操作相結合的方式進行;與電解多功能機組配套使用，正常情況下由多功能機組提供氣源及吊運（應急情況下氣源由與車間出鋁氣源相接的接口提供）。
    2、在提升陽極母線過程中，要求電解槽的陽極高度、位置保持不變，而且電解過程（生產工藝不變）不中斷。
    3、適用于強磁場、高溫、多粉塵車間，運行可靠，結構合理，維修率低。

母線提升框架技術參數

項目	技術參數
產品型號	BYK_KA
電解槽規格	160KA~600KA
每組陽極家具夾持重量	〉2800kg
陽極夾具對母線的壓緊力	〉5KN
滑動架氣動扳手?jǐn)Q緊扭矩	500N.m
陽極夾具與框架的絕緣值	〉2MΩ
薄膜氣缸進出氣管耐熱溫度	〉120℃
單個夾緊力（N）	不小于35456N
夾具數量（個	根據型號設計
氣源供氣壓力（MPa）	0.55~0.65

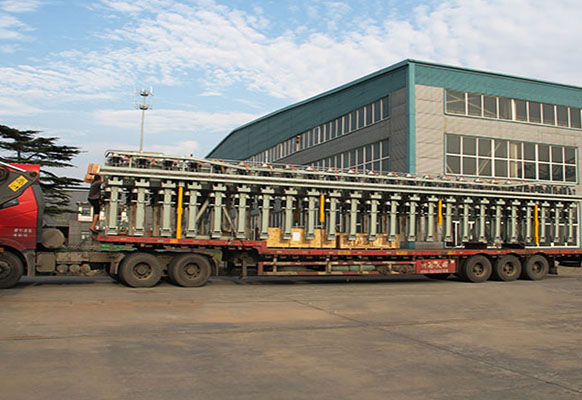

母線提升框架結構組成

    1、主要由框架、陽極、夾具、滑動缸、起吊架、支腿和氣控系統等部件構成。
    2、電解槽母線轉接框架共有10-24個陽極夾具，每個陽極夾具的夾持重量不少于3.2噸。
    3、所有夾緊彈簧安裝高度和行程均相同，壓縮行程為25mm,保證陽極夾具的工作動作完全同步。
    4、進氣口的壓縮空氣壓力不小于0.6MPa;擰緊螺旋夾具扭矩300N•M。
    5、陽極夾具對導桿的夾緊力：3.8KN。
    6、陽極夾具對母線的夾緊力：3.8KN。
    7、整個系統在電解槽上安裝完成后（即作好抬母線準備），和電解槽的絕緣值大于2兆歐。
    8、電解槽母線轉接框架的總重量（地面支撐架除外）：不得超過20T。

母線提升框架操作流程
    1、母線提升應遵守電解車間的一般規程。
    2、把母線提升框架吊運到需要提升母線的電解槽時應提升到一定高度，防止母線提升框架與槽上部結構相撞。
    3、指揮母線提升框架時要平穩下落，分別觀察導桿及卡具的情況是否正常，如有異常，應立即通知指揮人員停止提升，以防發生事故。
    4、母線提升過程中應密切注意觀察槽電壓，如有槽壓異常是應及時處理，以免發生事故。
    5、母線提升過程中如有陽極上升或下滑時應立即停止抬母線作業，找出原因后方可繼續操作。
    6、母線提升過程中若發生陽極效應立即停止抬母線，集中精力處理效應，等效應熄滅后方可繼續作業。
    7、母線提升作業中應注意氣閥的開關順序，防止氣缸不能脫離時拉傷天車上2×12.5T電動葫蘆或提升框架。
    8、母線提升用的高壓風管應定期更換，操作前應準備好效應棒。
    9、母線提升作業完成后將提升框架吊運到指定地點放置。
